Как правильно подобрать автомат для провода?

Автоматический выключатель защищает не прибор, а кабель. Его задача — отключить линию раньше, чем провод перегреется и повредится изоляция. Поэтому номинал нельзя выбирать только по мощности чайника или по принципу «поставлю побольше, чтобы не выбивало».

Ниже — понятный порядок подбора для типовой однофазной линии 220 В: что посчитать, какие значения взять из таблицы, как выбрать номинал и характеристику срабатывания и в каких случаях расчёт лучше доверить специалисту.

От чего защищает автомат

У автомата два механизма. Тепловой расцепитель реагирует на перегрузку: ток выше допустимого течёт долго, провод нагревается. Чем больше превышение, тем быстрее отключение. Электромагнитный расцепитель отключает линию почти мгновенно при коротком замыкании.

Если поставить автомат с номиналом больше, чем выдерживает кабель, перегрузка может длиться часами и не вызвать отключения. Кабель при этом греется, а розетки и соединения стареют быстрее. Поэтому сначала выбирают кабель, а потом автомат под него.

Главное правило: три величины

Расчётная логика в международных и российских нормах одна. Для линии с током нагрузки Ib, допустимым током кабеля Iz и номинальным током автомата In должно выполняться:

  • Ib ≤ In ≤ Iz — автомат не отключает линию при штатной нагрузке и не позволяет кабелю работать выше допустимого тока;
  • I2 ≤ 1,45 × Iz — ток, при котором автомат гарантированно срабатывает за условное время (I2), не должен превышать допустимый ток кабеля более чем в 1,45 раза.

Для бытовых автоматов по стандартам серии IEC 60898 второе условие, как правило, считается выполненным, если соблюдены первые два. Поэтому на практике внимание уделяют цепочке «нагрузка — номинал автомата — допустимый ток кабеля».

Шкала токов: ток нагрузки 12,3 А, автомат 16 А, допустимый ток кабеля 25 А
Автомат выбирают так, чтобы его номинал лежал между током нагрузки и допустимым током кабеля.

Обратите внимание на порядок: допустимый ток кабеля должен быть не меньше номинала автомата. Защиту подбирают под кабель, а не кабель под удобный автомат.

Шаг 1. Считаем ток нагрузки

Для однофазной сети и нагрузки без значительной реактивной составляющей (нагреватели, чайники, лампы накаливания) ток находят по формуле I = P / U, где P — мощность в ваттах, U — напряжение (в быту принимают 220 В).

Пример для линии кухонных розеток: чайник 2000 Вт даёт около 9,1 А, мультиварка 700 Вт — около 3,2 А. Если оба прибора могут работать одновременно, ток линии Ib ≈ 12,3 А. Для электродвигателей, компрессоров и техники с блоками питания расчёт сложнее: учитывают коэффициент мощности и пусковые токи, поэтому такие линии лучше считать по паспортным данным оборудования.

Шаг 2. Определяем допустимый ток кабеля

Допустимый длительный ток зависит от материала и сечения жилы, изоляции, способа прокладки, количества нагруженных кабелей в одном пучке и температуры. В качестве ориентира приведём значения из таблицы 1.3.4 Правил устройства электроустановок (глава 1.3) для проводов с резиновой и ПВХ изоляцией с медными жилами:

  • 1,5 мм² — 23 А открыто; 19 А в одной трубе (два одножильных провода); 17 А (три провода);
  • 2,5 мм² — 30 А; 27 А; 25 А;
  • 4 мм² — 41 А; 38 А; 35 А;
  • 6 мм² — 50 А; 46 А; 42 А;
  • 10 мм² — 80 А; 70 А; 60 А.

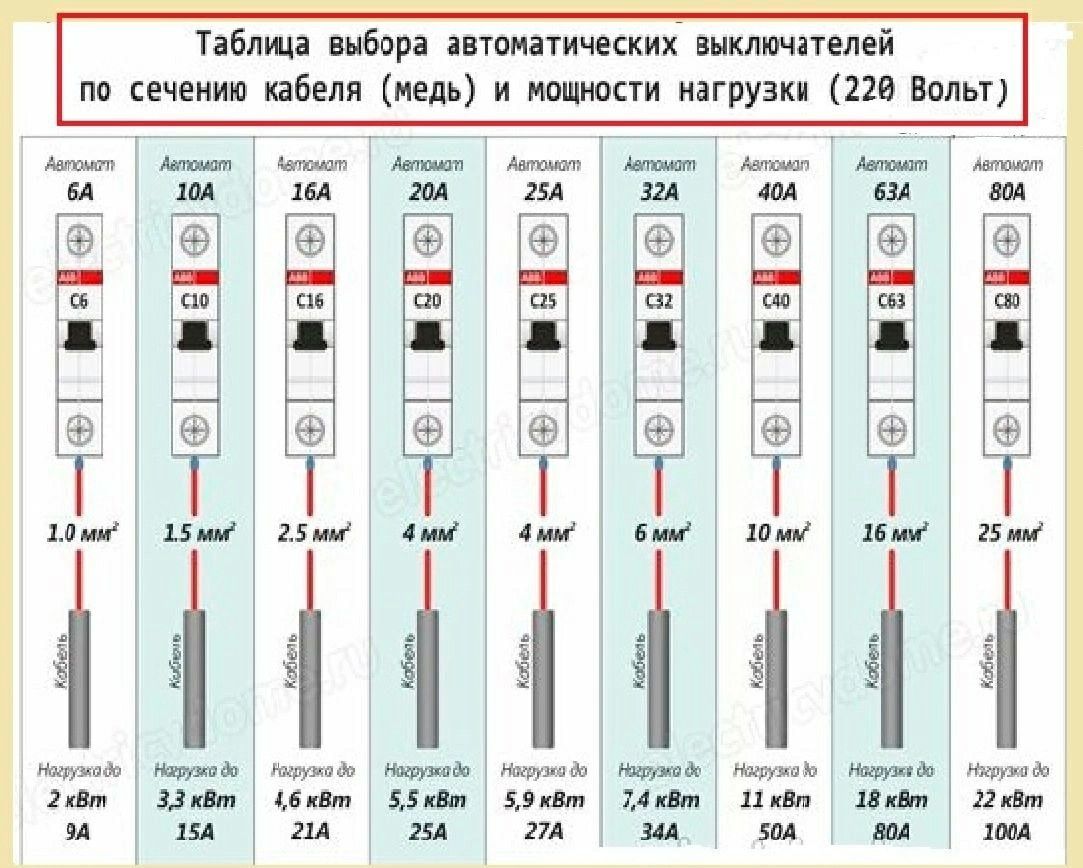

Это справочные значения, а не готовое решение. Для многожильных кабелей, скрытой прокладки в стене, пучков из нескольких линий, лотков и повышенной температуры в нормах предусмотрены другие значения и поправочные коэффициенты. Чем хуже охлаждение, тем меньший ток допускается. Таблицу «сечение — автомат» без указания условий использовать нельзя: она может дать неверный результат.

Шаг 3. Выбираем номинал автомата

Стандартный ряд номинальных токов для автоматов бытового типа: 6, 10, 16, 20, 25, 32, 40, 50, 63 А (стандарт IEC 60898-1 допускает и другие значения, до 125 А). Номинал выбирают из этого ряда так, чтобы он был не меньше тока линии и не больше допустимого тока кабеля.

Вернёмся к примеру: Ib ≈ 12,3 А, кабель медный 2,5 мм², в трубе три провода, Iz = 25 А. Условию Ib ≤ In ≤ Iz формально удовлетворяют автоматы на 16, 20 и 25 А. На практике берут нижний из подходящих — 16 А: он лучше ограничивает перегрузку и оставляет запас кабелю, клеммам и соединениям. Для конкретной линии итоговое решение подтверждает расчёт.

Обратная ситуация: автомат на 25 А на линии 1,5 мм² недопустим, потому что допустимый ток кабеля ниже номинала защиты.

Характеристика срабатывания: B, C или D

Буква перед номиналом показывает, при каком кратном превышении тока срабатывает мгновенный расцепитель:

  • B — от 3 до 5 номинальных токов. Подходит для линий с «спокойной» нагрузкой: освещение, обычные розетки, где нет больших пусковых токов;
  • C — от 5 до 10 номинальных токов. Часто применяется там, где возможны умеренные пусковые токи: бытовые приборы, небольшие двигатели, группы розеток;
  • D — от 10 до 20 номинальных токов. Для нагрузок с очень большими пусковыми токами, например некоторых трансформаторов и мощных электродвигателей.

Универсальной «правильной» буквы для всех квартир нет. Слишком «нечувствительная» характеристика на длинной линии может не отключить короткое замыкание достаточно быстро: ток в конце линии ограничен сопротивлением кабеля. Поэтому для длинных линий и важных объектов проверяют ток короткого замыкания в самой удалённой точке.

Что ещё влияет на выбор

  • Отключающая способность. Это наибольший ток короткого замыкания, который автомат способен отключить без разрушения. Для бытовых автоматов типичны значения 4,5, 6 и 10 кА; нужное значение зависит от тока короткого замыкания в месте установки.
  • Число полюсов. Однополюсный, двухполюсный и трёх-четырёхполюсный аппараты применяют в зависимости от схемы и системы заземления.
  • Селективность. Автоматы нужно согласовать между собой, чтобы при повреждении отключался ближайший к нему аппарат, а не весь вводной.
  • Защита от токов утечки. Автомат не защищает человека от поражения током. Для этого применяют УЗО или дифференциальный автомат; их параметры определяются нормативами и проектом.

Автомат отключается: что делать

Сначала выясняют причину: перегрузка линии, короткое замыкание, неисправный прибор, плохое соединение или износ самого автомата. Увеличение номинала без проверки оставляет кабель без нужной защиты и может закончиться перегревом проводки. Повторяющееся срабатывание — повод для диагностики, а не для замены автомата «на побольше».

Когда нужен расчёт специалиста

Самостоятельная прикидка годится, чтобы понять логику выбора. Расчёт обязателен или желателен, если линия длинная, кабели лежат пучками или в лотках, подключены двигатели и кондиционеры, речь о щите квартиры, офиса, магазина или склада, либо нужно согласовать несколько уровней защиты. Для коммерческих помещений дополнительно учитывают токи короткого замыкания, селективность и условия эксплуатации. Что подготовить для расчёта, описано в статье «Что передать подрядчику для расчёта электромонтажа коммерческого помещения». Смежные темы — сборка электрического щита, разводка электрики и установка розетки. Для офисов, магазинов и производств есть страница «Электромонтаж коммерческих помещений в Новокузнецке».

Безопасность. Работы в электрощите выполняет квалифицированный специалист после подготовки безопасного рабочего места, отключения питания, предотвращения повторного включения и проверки отсутствия напряжения. Статья объясняет логику выбора и не заменяет проект, нормативы и расчёт для конкретного объекта.
Для консультации подготовьте имеющиеся схемы, маркировку кабеля и установленных автоматов, сведения о нагрузке и фотографии, сделанные без снятия защитных крышек и доступа к токоведущим частям. Не открывайте щит ради фотографии. По этим данным специалист определит, какие расчёты и обследования нужны; одной фотографии недостаточно, чтобы подтвердить соответствие защиты линии.

Нормативные документы

  • Правила устройства электроустановок (ПУЭ), седьмое издание, глава 1.3 «Выбор проводников по нагреву, экономической плотности тока и условиям короны», таблицы допустимых токов.
  • ГОСТ IEC 60898-1 «Выключатели автоматические для защиты от сверхтоков бытового и аналогичного назначения».
