Как установить розетку

Розетка — самая привычная часть электрики, поэтому её часто меняют и добавляют своими руками. Но ошибка здесь стоит дорого: слабый контакт нагревается, перегруженная линия плавит изоляцию, а розетка без защиты в мокром помещении опасна для жизни.

Разберём выбор места, розетки, кабеля и защиты, а также этапы работы специалиста и приёмку результата. Это обзор для заказчика, а не инструкция для самостоятельного подключения. Монтаж и электрические проверки поручают квалифицированному электрику.

Замена или новая точка

Замена механизма и устройство новой точки — разные задачи. Перед заменой специалист проверяет состояние линии и причину неисправности; одного отключения автомата недостаточно для подтверждения безопасности работ. Нагрев, искрение, оплавление или слабое крепление могут быть связаны с соединениями, перегрузкой и повреждением проводки.

Новая точка требует трассы: кабель надо взять из распределительной коробки или щита, проложить в штробе или кабель-канале и подключить в группу, которая выдержит добавленную нагрузку. Подключать новую розетку к соседней «как получится» нельзя: можно перегрузить кабель, который рассчитан на меньшую мощность.

Как выбрать место и количество розеток

Расставляйте розетки по плану мебели и техники, а не «по четыре в каждой комнате». Прикиньте, что и где будет стоять, прежде чем штробить стены.

  • Высота. Жёсткой единой нормы для жилья нет; на практике розетки ставят на уровне 30 см от пола, на кухне над столешницей — около 110 см. Главное — чтобы розетка была доступна и не пряталась за мебелью.
  • Количество. Лучше заложить больше розеток, чем пользоваться удлинителями: тройники и «колодки» — частая причина перегрева.
  • Техника. Под духовку, варочную панель, стиральную и посудомоечную машины, бойлер делают отдельные линии с собственной защитой.
  • Мощные розетки не сдваивают. Обычная бытовая розетка рассчитана на ток 16 А. Это около 3,5 кВт — чайник, обогреватель и утюг одновременно её перегрузят.

Какую розетку выбрать

  • С заземлением. В современных домах ставят розетки с заземляющим контактом. Если в квартире нет заземляющего провода, розетку с «землёй» не подключают «в воздух» — сначала решите вопрос с проводкой.
  • Степень защиты IP. Её выбирают по месту установки и реальному воздействию воды, пыли и других факторов. Крышка или маркировка IP44 не делает розетку пригодной для любого места на улице или рядом с водой; нужны подходящее исполнение и соблюдение требований к зоне размещения.
  • Механизм. Важны качественные контактные пластины, прочный корпус и клеммы, в которые провод входит плотно. Дешёвые механизмы с хлипкими контактами греются быстрее всего.
  • Скрытая или накладная. Скрытую ставят в подрозетник, накладную — на стену, при открытой проводке.
  • Защитные шторки. В детских комнатах удобны розетки с защитой от попадания предметов в отверстия.

Кабель и защита линии

Сечение и исполнение кабеля розеточной линии определяют по нагрузке, способу и длине прокладки, допустимому току и согласованию с защитой. Распространённое решение с медными жилами 2,5 мм² не является универсальным минимумом для любой розетки и любого объекта. О подборе защиты — в статье «Как правильно подобрать автомат для провода».

Линию защищают автоматическим выключателем от перегрузки и короткого замыкания. Для людей — УЗО или дифференциальный автомат: они отключают линию при утечке тока. В розеточных группах квартир обычно применяют устройства на ток утечки не более 30 мА, а в помещениях с повышенной опасностью они обязательны. Что поставить именно в вашем щите, определяют по проекту или обследованию. О том, как собирают щиты, читайте в статье «Сборка электрического щита».

Особые помещения

  • Ванная. Здесь действуют отдельные правила (ГОСТ Р 50571.7.701): пространство делят на зоны по удалённости от ванны или душа. Рядом с водой розетки не ставят, в дальней зоне допускают с защитой от влаги и УЗО. Не ставьте розетку «как в комнате».
  • Кухня. Много мощной техники. Подумайте о розетках над столешницей, за холодильником и под встроенную технику, а мощные приборы подключайте отдельными линиями.
  • Балкон, гараж, улица. Нужны влагозащищённые розетки с крышкой и УЗО.
  • Пыльные и сырые помещения. Выбирайте исполнение, рассчитанное на эти условия.

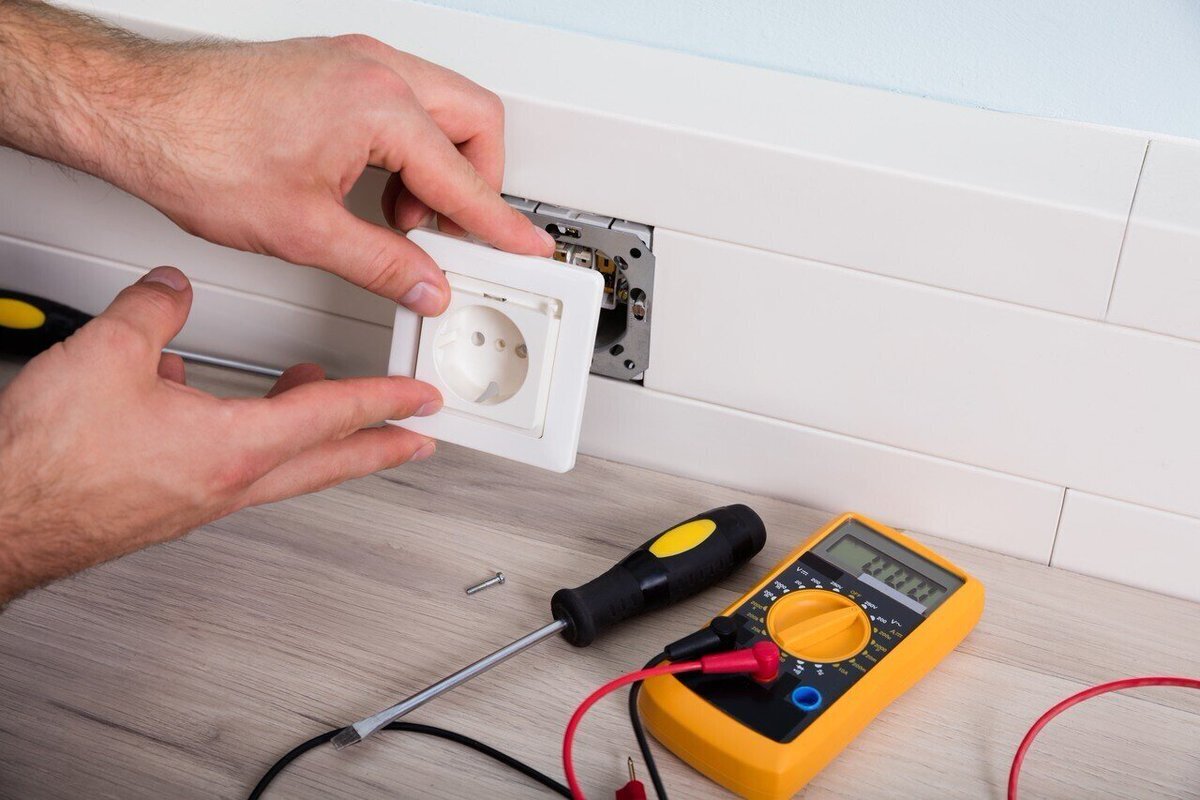

Установка по шагам

  • 1. Подготовка рабочего места. Электрик отключает необходимые источники питания и принимает меры против повторного включения.
  • 2. Проверка отсутствия напряжения. Её выполняет специалист подходящим предварительно проверенным прибором по установленной процедуре. Бытовой индикатор и положение автомата сами по себе безопасность не подтверждают.
  • 3. Подготовка основания. Проверяют подрозетник, крепления и состояние проводников, предусматривают необходимый запас для подключения.
  • 4. Подготовка жил. Длину снятия изоляции выбирают по инструкции механизма, без повреждения проводника.
  • 5. Подключение. Назначение проводников проверяют, а не определяют только по цвету. Подключение и затяжку клемм выполняют по схеме и инструкции изготовителя; защитный контакт должен быть соединён с исправным PE.
  • 6. Крепление. Механизм выравнивают и надёжно закрепляют предусмотренным изготовителем способом.
  • 7. Проверка результата. После сборки и необходимых проверок специалист выполняет безопасное включение и подтверждает работу линии и защит.

Соединяя провода в коробке, не скручивайте медь с алюминием. Используйте клеммы, пригодные для таких соединений, и не перегружайте одну клемму несколькими проводами, если она на это не рассчитана.

Что проверить после монтажа

  • Розетка держится в стене и не болтается.
  • Вилка входит плотно, но без чрезмерных усилий.
  • Специалист проверил назначение проводников и параметры цепи подходящими приборами.
  • Непрерывность PE и действие защит подтверждены проверками: малое напряжение между N и PE само по себе исправность заземления не доказывает.
  • Кнопка «Тест» на УЗО отключает линию.
  • Нет признаков перегрева, запаха и искрения; при их появлении эксплуатацию прекращают и обращаются к электрику. Проверка нагрева не заменяет электрические измерения.

При приёмке большого объёма электромонтажа специалисты дополнительно проверяют сопротивление изоляции и параметры защитных цепей приборами.

Частые ошибки

  • Подключение розетки к кабелю меньшего сечения, чем нужно.
  • Скрутка проводов без клеммы.
  • Слабо затянутые винты — частая причина нагрева.
  • Розетка с заземлением без реального заземляющего провода.
  • Мощная техника через удлинитель или тройник.
  • Розетка вблизи воды без нужной степени защиты.
  • Отсутствие УЗО на линии, где оно необходимо.

Когда лучше вызвать электрика

Не беритесь сами, если розетка греется или искрит без очевидной причины, если в щите нет защитных аппаратов, если проводка алюминиевая, а вам нужно подключить новую линию, если нужно провести кабель по стене, перераспределить группы или поставить розетки в ванной и на улице. Электромонтаж — работа, где проверка и опыт важнее скорости. Об общем подходе к электромонтажу читайте в материале «Монтаж электричества», а о проводке в целом — в статье «Как сделать разводку в помещении».

Что сообщить подрядчику

Чтобы мы могли оценить работу, укажите число точек, тип помещения, нужен ли перенос или новая трасса, какую технику подключаете. Поможет фото щита, существующей розетки и места, где нужна новая. Для квартир и частных домов работы выполняют в Новокузнецке; для офисов и магазинов есть страница «Электромонтаж коммерческих помещений в Новокузнецке».

Нормативные документы

  • Правила устройства электроустановок (ПУЭ), седьмое издание, глава 7.1.
  • ГОСТ Р 50571.7.701 «Электроустановки низковольтные. Требования к специальным электроустановкам. Ванные и душевые помещения».
  • СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».
